# Gestión de Editran/P
## Gestor de Onesait Editran/P
Al pulsar la opción de *Menú Editran P* aparecerá el menú gestor de editran/P.
Si es la primera vez que arranca Editran deben introducirse los datos del entorno local (véase el capítulo **Entorno local.**) y arrancar posteriormente Editran.
### Descripción de la interfaz de usuario.
En las pantallas de Editran WINDOWS se pueden diferenciar tres áreas:
* **(1) Menús.**
> En el área de menús se eligen las diferentes opciones para manejar Editran:
>
> Arranque y parada de Editran, informes, administración del sistema...
>
>
* **(2) Barra de herramientas.**
> En este área aparecen diferentes iconos que indican acciones equivalentes a las que están en los menús; situándose encima de cada icono aparece en la parte inferior de la pantalla información que lleva asociada la acción de dicho icono.
>
>
* **(3) Información**
> En esta área aparece la información que Editran envía al operador:
>
> Sesión.
>
> Estados de emisión y recepción.
>
> Contadores de emisión y recepción.
>
> Texto de información o mensajes del operador remoto.
**Ayuda**
Editran WINDOWS dispone de un sistema de ayuda. De esta forma, cuando se pulsa la tecla **F1** o el botón *Temas de ayuda*, aparece una ventana con el texto de ayuda.
**Acerca de**
Indica la versión de Editran y la fecha de compilación, además contiene dos botones informativos de la licencia y distribuido.
### Arranque y parada de Onesait Editran/P
Para arrancar y parar Editran debe seleccionar la opción Archivo del Menú General y a continuación elegir la opción de *Arrancar Editran* o bien Parar *Editran.*
Este icono de la barra de herramientas es equivalente al arranque y parada de Editran por medio de menús:
Situando el cursor y presionando sobre el semáforo produce la acción de arranque en Editran/P y Editran/G, quedando el semáforo en verde.
Situando el cursor y presionando sobre el símbolo de semáforo en verde produce la acción de parada de Editran/P y Editran/G, quedando el semáforo en rojo:
### Operador de Onesait Editran/P
Para gestionar las sesiones de intercambio se seleccionará la pestaña Editran/P del menú principal, presentándose las siguientes opciones:
#### Conexión.
Para establecer manualmente la conexión física con un editran remoto y poder iniciar el proceso de transmisión debe previamente haber seleccionado en la pantalla de información una sesión concreta (situarse con el cursor encima de la elegida y pulsar con el botón izquierdo del ratón) y a continuación elegir la opción del menú Conexión. La petición no está permitida cuando el modo de operación del editran local es Servidor.
Esta petición se realiza automáticamente al solicitar una petición de emisión o recepción si se especifica el valor S en el parámetro *LLAMADA AUTOMATICA* del perfil de la sesión.
En el área de información aparecen indicaciones sobre el resultado de la petición (Asociación establecida o no).
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Liberación.
Para poder liberar manualmente la conexión existente para una sesión determinada.
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Emisión.
Para iniciar la emisión local de un fichero o ficheros seleccionar la opción Emisión.
La petición no está permitida cuando el modo de operación de editran local es Servidor.
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Fin de Emisión.
Para solicitar la petición de fin forzado de la emisión local (interrupción de emisión) seleccionar la opción *Fin de Emisión*
No se acepta la petición cuando el modo de operación de editran local es Servidor.
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Recepción.
Para iniciar la recepción de un fichero o ficheros que debe emitir el remoto.
No se acepta la petición cuando el modo de operación de editran local es Servidor.
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Fin de Recepción.
Para solicitar la petición de fin forzado de la recepción local (interrupción de recepción) seleccionar la opción *Fin de Recepción*
No se acepta la petición cuando el modo de operación de editran local es Servidor.
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:
#### Mensaje para el remoto.
Sirve para poder enviar un mensaje de texto al remoto. Es necesario que exista conexión con el editran remoto destinatario del mensaje de operador.
Aparecerá la siguiente pantalla donde se escribirá el texto a enviar:
Pulsando está opción de la barra de herramientas se realiza la misma acción que por medio del menú:

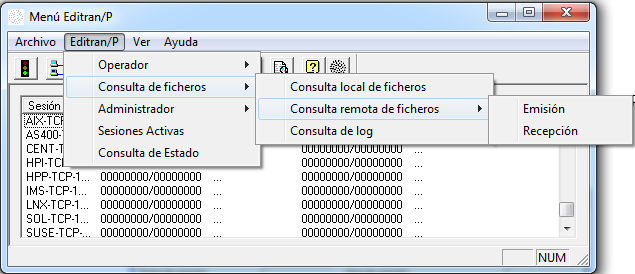

### Consulta de ficheros.
>
#### Consulta local de ficheros.
Para obtener información del registro de control del fichero tampón de emisión o recepción local, seleccione la opción **Consulta local de ficheros**.
Aparecerá el siguiente menú:
Se debe seleccionar Tipo de fichero (Emisión o Recepción) y a continuación elegir la sesión.
Se rellenarán los diferentes campos con los datos del registro de control del fichero de emisión o recepción local para la sesión especificada.
Para una consulta del fichero de emisión local (al introducir Emisión en el campo Tipo de fichero) se obtiene la siguiente información:
#### Consulta remota de ficheros de emisión.
Para consultar el fichero de emisión remoto se seleccionará la opción Consulta remota de ficheros y a continuación elegir Emisión. El programa editran local enviará el mensaje de consulta al remoto, quedando el local en espera de recibir la respuesta del remoto. Esta respuesta se presentará a través de la pantalla siguiente. Es necesario haber establecido previamente una conexión entre ambos extremos.
#### Consulta remota de ficheros de recepción.
Para consultar el fichero de recepción remoto se seleccionará la opción Consulta remota de ficheros y a continuación elegir Recepción. El programa editran local enviará el mensaje de consulta al remoto, quedando el local a la espera de recibir la respuesta del remoto que se presentará en la pantalla siguiente. Es necesario haber establecido previamente una conexión entre ambos extremos.
#### Consulta del log.
Se visualizan todos los mensajes informativos que editran ha enviado al operador.
Para consultar dichos registros se seleccionará la opción Consulta del log. Aparecerá el siguiente menú:
Se seleccionará la sesión, la fecha y la hora y a continuación se pulsará Selección OK
En el caso de consulta general, seleccionar \ en el apartado *Sesión*.
Los mensajes se muestran desde la fecha definida hasta la fecha actual de la consulta.
Si define 00:00:00 en *Hora* mostrará todos los mensajes sin importar la hora.
El fichero **editranp.log** es tratado de forma cíclica.
### Administrador de Onesait Editran /P
Para acceder al menú de administración de editran seleccionar la opción Administrador del menú de editran/P.
Se presentarán las siguientes opciones:
#### Entorno local.
Si se selecciona esta opción aparecerá la siguiente pantalla:
* **Código de entorno local**
> Se escribirá el número de identificación de la entidad usuaria de editran. Con este número de identificación será reconocida por todas las entidades interconectadas.
* **Nombre**
> Se escribirá la descripción del entorno local. Este campo es únicamente informativo.
* **Número máximo de sesiones**
> Se podrá especificar el número máximo de sesiones de intercambio que en un momento determinado pueden ejecutarse concurrentemente.
* **TimeOut de Conexión TCP/IP (segundos)**
> Es el tiempo máximo de espera desde que se acepta la conexión de un *socket* remoto hasta que se intercambian los datos de sesión que establecen definitivamente una conexión TCP en editran/P. Este timeout previene que otras aplicaciones se conecten indefinidamente al puerto utilizado por editran. Si no desea habilitar este timeout hay que ponerlo a 0.
* **DIRECCION IP**
> La dirección IP privada de la máquina propia en una red TCP/IP, admite hasta 3 direcciones distintas con 3 puertos de escucha para cada dirección.
>
> Si se define 0.0.0.0 editran escuchará por todas las IP de la máquina.
#### Gestión de sesiones.
Para poder conectar y realizar emisiones y/o recepciones con un editran remoto se deben especificar los parámetros que describen el perfil de la sesión y es imprescindible haber dado de alta con anterioridad el entorno local (véase 3.5.1 Entorno local.).
Se darán de alta tantas sesiones como conexiones diferentes se quieran establecer.

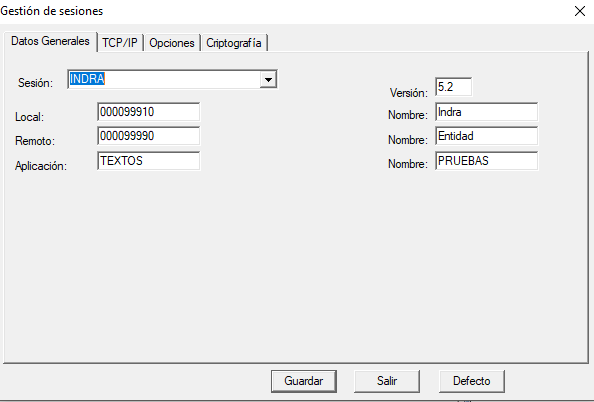

Seleccionar la opción **Gestión de sesiones** en el menú de Administrador.
**Datos Generales**
>
Se deberán especificar los **Datos Generales.**
Pulsando el botón **Defecto** se rellenan los campos por defecto.
* **Sesión**
> Identificación del nombre de sesión.
* **Versión**
> Versión del sistema Editran remoto (5.2, 5.1, 5.0, ó 4.1)
* **Local**
> Código de identificación del entorno local.
* **Nombre del local**
> Denominación del entorno local asociado a la sesión. Se trata de un campo únicamente informativo.
* **Remoto**
> Código de identificación del centro remoto.
* **Nombre del remoto**
> Denominación del centro remoto asociado a la sesión. Se trata de un campo únicamente informativo.
* **Aplicación**
> Código de identificación de la aplicación usuaria del servicio de transmisión del sistema editran.
* **Nombre de aplicación**
> Denominación de la aplicación usuaria. Se trata de un campo únicamente informativo.
**Pestaña TCP/IP**
La pestaña de TCP/IP contiene los siguientes campos:
* **Dirección IP remota**
> Son las direcciones IP o DNS y puertos TCP de la máquina remota a la que queremos conectarnos. Se pueden definir hasta 6 direcciones.
* **Validar Dirección IP Remota**
> Si se activa se validarán las direcciones IP de la máquina remota de la cual estamos esperando recibir una conexión, en caso de que no coincida la IP se rechaza la conexión entrante.
* **Guardar rotaciones**
> Si seleccionamos esta opción y tenemos más de una dirección remota se altera el orden colocando en primer lugar la IP que hemos conseguido conectar.
* **Utilizar Proxy de Editran**
> Indica si la sesión utilizará **Editran/PX** para salir por TCP/IP.
* **Dirección IP Proxy**
> Indica la dirección IP o el nombre del servidor **Editran/PX** al que conectarse.
* **Puerto Proxy**
> Puerto TCP de escucha de **Editran/PX**.
**Pestaña Opciones**
Se deberá especificar la pestaña **Opciones**.
Pulsando el botón **Defecto** se rellenan los campos por defecto.
* **Nº reg. por bloque de emisión**
> Longitud de la ráfaga de transmisión (número de registros que se emiten antes de recibir una confirmación del remoto).
* **Longitud del tampón**
> Longitud de los registros de los ficheros tampones. Están permitidos los valores de 13 a 9999 bytes (con versiones posteriores a 5.2 solo es válido un valor igual o superior a 4050, y en entornos HOST sólo 4050)
* **Extremo llamante**
* **Local:** Sólo puede llamar el extremo LOCAL.
* **Remoto:** Sólo puede llamar el extremo REMOTO.
* **Indistinto:** Pueden llamar cualquiera de los dos extremos.
* **Sentido del tráfico**
* **Emisión:** Sólo se puede emitir en esta sesión.
* **Recepción:** Sólo se puede recibir en esta sesión.
* **Emisión/Recepción:** Se puede emitir y recibir simultáneamente.
* **Llamada automática**
* **Si** Se establecerá automáticamente la sesión al solicitarse el comienzo de emisión o recepción.
* **No** Se ha de establecer una conexión previa a la solicitud de emisión/recepción.
* **CRC**
* **Si** Se generará el código de redundancia cíclica para cada mensaje transmitido; se validará el CRC de cada mensaje recibido.
* **No** No se calcula el CRC para mensajes salientes ni se valida en mensajes entrantes\*\*.\*\*
* **Desconexión automática**
* **Si** Se genera la petición de desconexión de forma automática al finalizar una emisión o una recepción\*\*.\*\*
* **No** No se genera la desconexión de forma automática\*\*.\*\*
* **Modo de operación**
* **Servidor** No se pueden solicitar ni emisiones ni recepciones (servidor). Sólo se aceptaran las peticiones remotas.
* **Cliente** Se pueden solicitar tanto emisiones como recepciones (cliente).
* **Juego de caracteres**
* **ASCII** El remoto utiliza alfabeto ASCII (entornos UNIX y Windows).
* **EBCDIC** El remoto utiliza alfabeto EBCDIC (entornos CICS, IMS, AS/400...).
* **Compresión**
* **Si** Comprimir los paquetes de datos del protocolo.
* **No** Transmisión sin comprimir.
* **Variable** Transmitir comprimido sólo cuando el tamaño del paquete de datos resultante sea menor que el original.
* **LZW** Se utilizará la compresión LZW en Editran/G.
* **Hora de inicio (HH:MM:SS)**
> Especifica la hora del día a partir de la cual se podrá iniciar la transmisión, expresada en horas (HH), minutos (MM) y segundos (SS).
* **Hora de finalización (HH:MM:SS)**
> Especifica la hora del día límite hasta la cual se puede iniciar la transmisión, expresada en horas (HH), minutos (MM) y segundos (SS).
* **Time-out (Segundos)**
> Es el intervalo de tiempo, expresado en segundos, en el que editran espera recibir desde el remoto un mensaje de respuesta a uno de control enviado previamente.
>
> Si concluido el tiempo TIME-OUT no se ha recibido una respuesta, se volverá a enviar la misma petición, iniciándose un nuevo intervalo de espera. Equivalente también para las peticiones de conexión.
* **Time-out Sincronización (Segundos)**
> Es el intervalo de tiempo, expresado en segundos, en el que editran espera recibir desde el remoto un mensaje de sincronización del envío de un bloque de datos (ráfaga). Si concluido este tiempo no se ha recibido respuesta se repite el envío del mensaje, como máximo hasta cumplir el número de reintentos.
* **Nº máximo de reintentos**
> Es el número de veces que se repite el procedimiento de TIME-OUT anterior.
**Pestaña Criptografía**
> Se deberá especificar la **Criptografía** de la sesión.
* **Criptografía**
* **Sí** Si desea criptografía Editran/P.
* **No** Si no desea utilizar la criptografía Editran/P.
* **Versión de criptografía**
> Este campo es obligatorio si la Criptografía está activada.
* **2.2** Para el subsistema de seguridad de la versión 2.2 de Editran/P.
* **3.0** Criptografía compatible con CRIPTO/lib V3.0.
* **4.0** Cifrado AES y claves RSA de 2048 y 4096.
* **Cambio de clave V2.2**
> Selector de facilidad de cambio de clave criptográfica en el preámbulo de conexión.
* **Sí** Cambio de clave activada.
* **No** Cambio de clave inhibida.
* **Intercambio de Claves V3.0**
> Cuando en versiones de criptografía 3.0 se selecciona esta facilidad, el módulo Editran/GC será el encargado de facilitar las etiquetas correspondientes a las claves activas para los subsistemas indicados en los parámetros CLAVE LOCAL y CLAVE REMOTA.
* **Algoritmo de confidencialidad**
> Algoritmo a utilizar para cifrar los datos.
>
> Dejar vacío si no desea cifrar los datos.
* **DES** cifrado DES con clave simple.
* **TD2** cifrado DES con clave doble.
* **TD3** cifrado DES con clave triple.
* **AES** cifrado AES-128.
* **AE2** cifrado AES-192.
* **AE3** cifrado AES-256.
* **Algoritmo de autenticación**
> Algoritmo a utilizar para cifrar las claves, siendo obligatorio si existe algoritmo de confidencialidad.
* **DES** si desea autenticar los extremos (valido para versiones 2.2 y 3.0).
* **RSA** si desea autenticar los extremos (valido para Versión 3.0 y 4.0).
* **CLAVE LOCAL**
> Etiqueta de la clave auxiliar DES o la clave privada RSA. Obligatoria cuando la versión de criptografía es 3.0 o superior y hay autenticación.
* **CLAVE REMOTA**
> Etiqueta de la clave auxiliar DES o la clave pública RSA del remoto. Obligatoria cuando la versión de criptografía es 3.0 o superior y hay autenticación.
## Anexos
### Componentes de Onesait Editran
#### Esquema actual
Editran es un producto modular.
Existen una serie de componentes que entendemos como más habituales (G, P, TCP/IP y Proxy), que son adquiridos por la gran mayoría de los clientes (aunque algunos deciden no disponer del Proxy), y adicionalmente hay otra serie de módulos que ayudan a la mejor Securización, Control o Funcionalidad del producto.
### Comandos
#### EDItran
Es el programa que arranca y detiene el sistema editran.
* Sintaxis
La sintaxis del comando es:
> EDItran \[-t] \[-f] start | stop | status \[-s]
>
> -t Arranca editran con traza
>
> -f Ignora otro editran arrancado
>
> -s Sólo para Windows. Utilizar esta opción si no se desea que se muestre la ventana con el resultado del comando.
>
> start Arranca el sistema editran
>
> stop Detiene el sistema editran
>
> status Obtiene el estado del sistema editran
#### editranp
Proceso principal del sistema editran. Se encarga de dialogar con los diferentes procesos de comunicaciones y con el editran/G. Se lanza en background al arrancar el sistema editran.
#### editcp
Proceso de comunicaciones cuando el protocolo a utilizar para la conexión es TCP/IP.
#### makelog
Crea un fichero de eventos llamado editran.log que contendrá un resumen de las operaciones efectuadas mediante editran.
* Sintaxis
La sintaxis del comando es:
> **makelog** -n N
donde **N** es el número máximo de entradas (número de eventos) que se desea conservar en el fichero.
* Ejemplo
Se desea crear un fichero de eventos, editran.log, con una capacidad para 500 entradas distintas.
Se ha de ejecutar el comando:
**makelog** --n 500
En el caso de utilizar el sistema con gran número de sesiones simultáneas se recomienda utilizar 500 entradas.
#### menup
Permite acceder de forma directa al menú del gestor de editran.
#### menucmd
Establece un mecanismo de comunicación entre aplicaciones o programas de usuario y editran/P, permitiendo invocar operaciones de forma desatendida y automática.
* Sintaxis
La sintaxis del comando es:
> **menucmd** s sesion x
>
> donde **s** es la señal enviada para solicitar una operación al editran, **sesión** es la sesión y **x** otras opciones que dependen del tipo de operación o señal solicitada al editran.
En concreto, la sintaxis exacta del comando dependiendo del valor de **s** es la siguiente:
> menucmd {E00|E11} \
>
> menucmd EOP \ \
Las señales posibles son:
* **E00** solicita a editran una petición de conexión.
* **E11** solicita a editran una petición de liberación.
* **EOP** solicita a editran el envío de un mensaje al operador remoto.
#### copycfg
Utilidad para copiar perfiles de editran a partir de otro utilizado como plantilla.
* Sintaxis
La sintaxis del comando es:
> Uso: copycfg -s ses\_origen \[-d ses\_destino] \[-n] \[-r cod\_remoto] \[-p | -a]
Siendo:
> -n : numero de sesiones a crear.
>
> -s : sesion origen.
>
> -d : sesion destino.
>
> -r : codigo remoto destino.
>
> -p : solo copia sesiones editran/P
>
> -a : crea aplicaciones editran/G
Este comando permite dar de alta perfiles de editran partiendo de una sesión tomada como plantilla. La sesión origen se da en la opción **--s**. Por defecto se crea la Sesión de editran/P y su correspondiente Presentación en editran/G, pero este comportamiento puede cambiarse mediante la opción **--p** si se quieren crear sólo los perfiles de sesión.
Los perfiles creados dependerán de la opción elegida:
* **Opción -n**: Se dan de alta *\* sesiones. Dichas sesiones se nombran igual que la original añadiendo un índice. Por ejemplo, si partimos de PRUEBA y queremos generar 5 más, se crearán desde PRUEBA-1 hasta PRUEBA-5.
* **Opción -d:** En este caso el usuario decide el nombre que tendrá la sesión creada pero esta opción es incompatible con la anterior.
* **Opción -r:** Por defecto las sesiones creadas se generan con el mismo código local y remoto que la original. Con esta opción se permite al usuario cambiar el código remoto del nuevo perfil.
* Ejemplo
> Para duplicar la sesión INDRA-TEST para otro remoto diferente nombrando la nueva como editran-TEST, ejecutar:
>
> \>copycfg -s INDRA-TEST -d editran-TEST -r 000001230
>
> Para crear 10 sesiones partiendo de PRUEBA, ejecutar:
>
> \>copycfg -s PRUEBA -n 10
#### printcfg
Utilidad de impresión de sesiones editran.
* Sintaxis
> Uso : printcfg \[ -lgrapsv ]
>
> Siendo :
>
> -l : Local editran/G.
>
> -g : Presentaciones editran/G.
>
> -r : Remotos editran/G.
>
> -a : Aplicaciones editran/G.
>
> -p : Local editran/P.
>
> -s : Sesiones editran/P.(Defecto)
>
> -v : Imprime cabeceras.
* Ejemplo
> SESION LOCAL REMOTO APLIC DIR LOCAL DIR REMOTA
>
> \============================================
>
> INDRA-TEST W00005100 000099990 PRUEBA TCP editran.indra.es
#### resetkey
Reinicia las claves de intercambio cifradas de una sesión determinada.
Ha de ser utilizado con mucha precaución, puesto que deja las claves en un estado diferente al original. Es imprescindible realizar la misma operación en el extremo remoto para que sea posible una sincronización en el intercambio de claves.
Sólo debe ejecutarse si es la primera vez que se hace uso de las claves, o si se han perdido las claves del último intercambio en el fichero de perfiles.
* Sintaxis
La sintaxis del comando es:
> **resetkey** \[sesión]
donde sesión es la sesión de editran/P. Se debe escribir en mayúsculas, y si tiene algún espacio, entre comillas dobles: "
* Ejemplo
En una instalación se desea poner a un valor inicial la clave de la sesión TEST-INDRA.
Se ha de ejecutar el comando:
> resetkey TEST-INDRA
#### importkey
El fichero *ckds.des* mantiene la clave maestra y claves auxiliares DES en el sistema editran. En la versión 5.02 el formato ha cambiado para poder almacenar claves simples y dobles. Por ello, en algunos casos puede ser necesario importar claves que procedan de versiones anteriores.
Por seguridad, para exportar las claves el usuario debe conocer el valor de la HMK que guarda y debe proporcionar los dos primeros octetos en hexadecimal como password de acceso al fichero. Se puede dar como argumento del comando, pero si no se pone se le pedirá al usuario.
* Sintaxis
La sintaxis del comando es:
Uso: importkey \[ -s ] \[-k\] -f\ \[--] \[etiquetas]
> \-- : Fin de opciones. El resto de argumentos son etiquetas
>
> -s : El fichero origen contiene claves simples
>
> -k\ : Clave de acceso al fichero (HMK)
>
> -f\ : Fichero que almacena las claves a exportar
>
> etiquetas: Etiquetas de las claves a importar
Si no se da ninguna etiqueta, el comando incorpora todas las claves del fichero origen cuya etiqueta no sea SI0000000000XX.
Si la etiqueta de la clave a importar ya existe en el fichero destino, la clave se actualizará con el valor de la antigua.
* Ejemplo
Para incorporar la clave auxiliar usada por editran para sesiones con criptografía 2.2 ha de ejecutar el comando:
> \> importkey -s -fc:\editran.520\ckds.des SI000000000016
Para incorporar las claves auxiliares de usuario dando la password de acceso como argumento, ejecutar:
> \> importkey -s -fckds.des.520 --kA1A3
#### printlog
Utilidad de impresión del log de editran.
* Sintaxis
> **printlog**
* Opciones del comando:
> -P Log de editran/P
>
> -G Log de editran/G
>
> -s sesion
>
> -f fecha DDMMAAAA
>
> -h hora HHMMSS
>
> Todos los parametros son opcionales
#### Gestor de Transmisiones Onesait Editran/GT
Actualmente existe un planificador de tareas. Para utilizar este módulo es necesaria una licencia especial que incluya la autorización.
Para más información, consultar el manual específico de *Editran/GT*.
#### Filtro NL
El filtro **nl** se utiliza para convertir líneas de un sistema a otro. Dicho filtro se limita a leer y escribir líneas. La utilidad del filtro radica en la diferencia física entre unos sistemas y otros al representar líneas de texto.
En general, un fichero conteniendo líneas se estructura de una de dos formas:
Con registros de longitud fija (se guardan siempre un número fijo de caracteres por cada línea; por ejemplo, 100 caracteres para cada línea).
Con registros de longitud variable (se utilizan delimitadores de fin de línea para separar las líneas). Estos a su vez tienen separadores distintos en cada sistema. El filtro conoce los de UNIX.
Para utilizar el filtro basta decirle cual es la estructura de partida (por ej. registros fijos de 50 caracteres, o registros variables con delimitador tipo UNIX) y la estructura que deseamos obtener. El filtro cambiará la estructura del fichero para obtener la estructura deseada con el mismo contenido en cada línea.
* Sintxis
> Uso: nl \[ -<#> | -v ] -i\ -o\ \[--] \[ficheros]
>
> \-- : Fin de opciones. El resto de argumentos son ficheros
>
> -<#>: Registros de longitud # (fija) sin contar delimitadores (Ej.: -80)
>
> -v : Registros de longitud variable (por defecto)
>
> -i\: Formato de entrada (Ej.: -id)
>
> -o\: Formato de salida (Ej.: -on)
>
> \ puede ser: u (UNIX), d (MSDOS), n (ningun delimitador)
>
> ficheros: Ficheros a traducir (stdin->stdout por defecto)
Para indicarle el tipo de registro que vamos a utilizar (fijos o variables) utilizamos las siguientes opciones:
* **opcion -N** (donde N es un número, ej. 80): registros fijos de N caracteres.
* **opcion -v**: registros variables.
* Para indicar el delimitador de fin de línea utilizado en el fichero de entrada se utiliza la **opcion -iX** (donde X es 'n', 'u' o 'd').
* Si X es n el filtro espera que no haya delimitador de fin de línea en el fichero de entrada (en este caso deberá haberse utilizado -N para indicar la longitud del registro puesto que ha de ser de registros de longitud fija).
* Si X es u el filtro espera que haya un '\n' delimitando cada registro. (tipo unix).
* Si X es d el filtro espera que haya un '\r\n' delimitando cada registro. (tipo MSDOS).
* Para indicar el delimitador de fin de línea a utilizar en el fichero de salida se utiliza la **opcion -oX** (donde X es 'n', 'u' o 'd').
* Si X es n el filtro no escribe ningun delimitador tras cada línea.
* Si X es u el filtro escribe un '\n' tras cada registro.
* Si X es d el filtro escribe un '\r\n' tras cada registro.
#### ediperfi
Es el comando para la administración de los perfiles de Editran/P.
Puede consultar el manual de usuario *Gestión de Perfiles* para ampliar información sobre esta utilidad.
### Ficheros
#### Subdirectorio CFG
* **editranp.cfg**
Fichero de configuración de Editran. Almacena el perfil local y los perfiles de las sesiones para entidades remotas. Utilizado exclusivamente por Editran.
* **editranp.sdx**
Fichero de índice de configuraciones de Editran.
* **ckds.des**
Fichero donde se encuentran las claves Auxiliares de intercambio de las sesiones Editran cifradas.
#### Subdirectorio BIN
* **editranp.msg**
Fichero donde están almacenados los mensajes que editran presenta al operador de editran. Utilizado exclusivamente por editran.
**Subdirectorio SL**
* **licencia.dat**
Fichero de licencia de Editran. Se utiliza para controlar la funcionalidad contratada. Si no existe este fichero o su contenido es alterado, no se podrá iniciar el servicio Editran.
#### Subdirectorio LOG
* **editranp.out**
Fichero donde se registran todas las salidas producidas por el proceso **editranp** y los procedimientos y comandos que este proceso lanza. Es generado por la redirección de la salida estándar del proceso **editranp**.
* **editranp.log**
Fichero creado por el comando **makelog**. Almacena de forma cíclica el resumen de las operaciones realizadas por EDITRAN, por lo que una vez alcanzado el número máximo de entradas sobre escribe la más antigua.
Puede consultarse desde los menús de editran y mediante el comando ***printlog***.
#### Subdirectorio DOC
Documentación de Editran que contiene guías rápidas de configuración y consulta.
### Códigos y mensajes al operador
Estos códigos son los que quedan reflejados en el fichero **editranp.log** para indicar los distintos estados por los que pasa una sesión. En la pantalla del operador de editran/P, aparecen en forma de mensajes.
Seguidamente, se listan los mensajes dando una breve explicación o acción recomendada, según corresponda:
***
| MENSAJE | EXPLICACIÓN/ACCIÓN RECOMENDADA |
| ---------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Asociación establecida | Petición de asociación local aceptada por extremo remoto. |
| Asociación remota aceptada | Asociación entre aplicaciones aceptada por el extremo local. |
| Comienzo de la transmisión | Se inicia la emisión al remoto. |
| Conexión realizada | Se ha establecido un circuito con el remoto |
| Conexión remota rechazada (Perfiles) | Discrepancia en los perfiles del remoto y el local |
| Consulta de estado | Respuesta a una consulta de la situación de una sesión |
| Consulta del fichero emisor remoto | Se ha pedido la consulta del registro de control del fichero tampón de emisión remoto. |
| Consulta del fichero receptor remoto | Se ha pedido la consulta del registro de control del fichero tampón de recepción remoto |
| Descuadre totales en proceso emisor | En aplicaciones con control de totales no coinciden los confirmados intercambiados (sincronismo) |
| Descuadre totales en proceso receptor | En aplicaciones con control de totales no coinciden los totales confirmados intercambiados (sincronismo). |
| Emisión abortada | Se ha abortado la emisión de un fichero al remoto |
| Emisión correcta y finalizada | Ha finalizado una emisión correctamente |
| Emisión local | Inicio de la emisión local de un fichero |
| Error al abrir fichero | Se ha producido un error al abrir un fichero |
| Error al cerrar fichero | Se ha producido un error al cerrar un fichero |
| Error al escribir fichero | Se ha producido un error al escribir en un fichero |
| Error al leer fichero | Se ha producido un error al leer de un fichero |
| Error en la ejecución del *SCRIPT* | Se ha producido un error en la ejecución de un shell script. |
| Error en proceso batch remoto | Se ha producido un error en la ejecución de un shell script remoto. |
| Error general en la interfase | Se ha producido un error en la ejecución de un shell script. |
| Error remoto de criptografía (ERR##) | Se ha producido un error de criptografía. Consultar apartado Errores de Criptografía.. |
| Error remoto en compresión/descompresión | Se ha producido un error de compresión/descompresión en el extremo remoto. |
| Agotados reintentos de conexión | Se han agotado los reintentos de conexión, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Agotados reintentos de sincronismo | Se han agotado los reintentos de sincronismo, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Agotados reintentos en proceso emisor | Se han agotado los reintentos en el proceso emisor de mensajes que requieren respuesta. |
| Agotados reintentos en proceso receptor | Se han agotado los reintentos en el proceso receptor de mensajes que requieren respuesta. |
| Agotados reintentos para emitir | Se han agotado los reintentos de inicio de emisión, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Agotados reintentos para establecer sesión | Se han agotado los reintentos de establecimiento de sesión, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Agotados reintentos para fin de emisión | Se han agotado los reintentos de fin de emisión, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Agotados reintentos para recibir | Se han agotado los reintentos de inicio de emisión, atendiendo al número de reintentos en los perfiles de la sesión editran. |
| Existe conexión. Se ignora petición batch | Se ha solicitado una petición de conexión y esta ya existe. |
| Extremo llamante invalido (perfiles) | Incompatibilidad en los valores de dicho campo en el registro de perfiles. |
| Fichero de perfiles vacío o no existe | Se ha producido un error al acceder al fichero de perfiles de editran. |
| Fichero de recepción no preparado | La información del registro de control intercambiada entre los dos extremos, en el mensaje de petición/respuesta de inicio de transmisión, no permite iniciar el intercambio de datos. No coincide el intercambio de datos. No coincide el número de sesión de intercambio contenida en los registros de control. El fichero de emisión/recepción no está cargado, o no está disponible para editran (se desencadena el proceso batch que se desencadena el proceso batch que se especifique en perfiles). |
| Fichero tampón de emisión no preparado | Respuesta a consulta de fichero remoto. |
| Ficheros tampones en situación no compatible | El remoto rechaza la petición local por no tener su fichero tampón preparado. Posiblemente ha lanzado su automatismo previo correspondiente a la petición. |
| Fin de emisión pedida por operador | Cuando el operador solicita fin de emisión forzada |
| Fin de emisión pedida por operador remoto | Cuando el operador remoto solicita fin de emisión forzada. |
| Fin de recepción pedida por operador | Cuando el operador solicita fin de recepción forzada. |
| Fin de recepción pedida por operador remoto | Fin de la transmisión solicitada por el operador remoto. |
| Fin de transmisión local pedido por el remoto | Cuando remoto solicita fin de recepción (fin de transmisión local). |
| Imposibilidad de emisión remota debido a perfiles | Revisar procesos definidos en perfil de sesión. |
| Imposibilidad de recepción remota debido a perfiles | Revisar procesos definidos en perfil de sesión. |
| Inicio de recepción | Cuando comienza la recepción del fichero remoto. |
| Liberación de aplicación remota | Se ha liberado la conexión por la aplicación remota. |
| Liberación de la transmisión XX XX | Mensaje de liberación de un circuito. |
| Liberación del operador remoto | Se produce como consecuencia de una petición de liberación por el operador remoto. |
| Liberación por cruce de llamadas | Hay un cruce de llamadas entre el remoto y el local y solo acepta una. |
| Liberación por el operador | Se produce como consecuencia de una petición de liberación por el operador. |
| Liberación por error de compresión | Se solicita liberación al producirse un error en la compresión/descompresión de algún mensaje. |
| Liberación por existir otro canal establecido | Se libera un circuito por existir otro conectado para una sesión determinada. |
| Liberación por facilidades invalidas | Se comprobará que tipo de facilidades se utilizan al solicitar la conexión. editran sólo gestionará la utilización de cobro revertido. |
| Liberación por horario incorrecto | Comprobar en perfil de sesión el horario dado de alta y modificarlo. |
| Liberación por no aceptar cobro revertido | Comprobar en perfil de sesión el campo COBRO REVERTIDO. |
| Liberación por no existir canales libres | Limitación de circuitos. Se podrá establecer la conexión cuando libere otra sesión establecida. |
| Liberación por rearranque de red | Se ha producido una liberación de circuito por rearranque de red. |
| Liberación por tipo pago invalido (perfiles) | Comprobar FORMA DE PAGO de sesión en previsión de conflictos. Algún extremo deberá soportar coste. |
| Llamada rechazada (hora invalida) | Petición de conexión fuera de horario. Revisar perfiles. |
| Llamada rechazada dirección remota invalida (perfiles) | Comprobar NRI/IP del remoto de la sesión en perfiles. |
| Llamada remota aceptada | Petición de conexión del remoto ha sido aceptada. Se establece la conexión. |
| Llamada remota aceptada (cruce) | Ambos extremos han pedido el establecimiento de conexión y se ha gestionado primero la local. |
| Llamada remota rechazada (cobro revertido) | No coincide la especificación para dicho parámetro en ambos extremos. |
| Llamada remota rechazada (cruce) | Se rechaza la llamada entrante del remoto. |
| Llamada remota rechazada (extremo llamante) | No coincide la especificación para dicho parámetro en ambos extremos. |
| Llamada remota rechazada (tipo pago) | No coincide la especificación para dicho parámetro en ambos extremos. |
| Local no puede emitir (perfiles) | Petición de emisión rechazada por no especificarse parámetro SENTIDO TRAFICO con valor E o X o por no tener la licencia adecuada. |
| Local no puede llamar (perfiles) | Petición de conexión rechazada por especificar en parámetro EXTREMO LLAMANTE R, de modo que sólo puede llamar el remoto. |
| Local no puede recibir (perfiles) | Revisar el parámetro SENTIDO DE TRAFICO y licencia para sentido. |
| Mensaje de notificación incorrecto | Se ha producido un error en el establecimiento de la sesión debido al formato del mensaje de notificación. |
| No existe conexión | Se ha hecho una petición que requería previamente el establecimiento de conexión. |
| No existe sesión en perfiles | Dar de alta la sesión en perfiles. |
| No hay recursos disponibles | Se podrá establecer la conexión una vez que se haya liberado otra ya establecida. Esto es debido, a la limitación de circuitos físicos de entorno local. |
| No hay servicio de red | El extremo local no tiene servicio X.25. |
| No hay sesión | La petición requiere la existencia de una conexión entre aplicaciones. |
| No se lanza batch posterior a emisión | Se ha recibido una petición batch de emisión, que no será procesada, por estar emitiendo. |
| No se lanza batch posterior a recepción | Se ha recibido una petición batch de recepción, que no será procesada, por estar recibiendo. |
| No se lanza batch previo a emisión | Se ha recibido una petición batch de recepción, que no será procesada, por estar recibiendo. |
| No se lanza batch previo a recepción | Se ha recibido una petición batch de recepción, que no será procesada, por estar recibiendo. |
| Pendiente conexión | La petición requiere la existencia de una conexión entre aplicaciones. La conexión no se ha completado todavía. |
| Perdida secuencia en proceso emisor | Se ha detectado salto en número de secuencia del mensaje. |
| Perdida secuencia en proceso receptor | Se ha detectado salto en número de secuencia del mensaje. |
| Perfiles incompatibles (compresión) | No coincide el valor especificado en ambos extremos para el parámetro de compresión. |
| Recepción rechazada por perfiles (sentido transmisión) | No coincide el valor especificado en ambos extremos para el parámetro de sentido de transmisión. |
| Petición batch de descarga de emisión | Se ha recibido una petición batch de descarga de emisión. |
| Petición batch de inicio de emisión | Se ha recibido una petición batch de comienzo de transmisión local. |
| Petición batch de inicio de recepción | Se ha recibido una petición batch de comienzo de recepción local. |
| Petición batch de preparación e inicio de emisión | Se ha recibido una petición desde batch de lanzamiento de un trabajo especificado en perfiles. |
| Petición batch de preparación e inicio de recepción | Se ha recibido una petición desde batch de lanzamiento de un trabajo especificado en perfiles. |
| Petición batch posterior a emisión | Se ha recibido una petición desde batch de lanzamiento de un trabajo especificado en perfiles. |
| Petición batch posterior a recepción | Se ha recibido una petición desde batch de lanzamiento de un trabajo que había sido especificado en perfiles. |
| Petición de asociación | Se ha solicitado una petición de conexión entre aplicaciones. |
| Petición de recepción | Se ha solicitado una petición de recepción desde el operador local o remoto. |
| Petición no aceptada. Modo de operación servidor | Se ha solicitado una petición no permitida en modo de operación servidor. |
| Posterior a emisión finalizado correctamente | Se recibe respuesta desde batch de finalización correcta de un proceso. |
| Posterior a recepción finalizado correctamente | Se recibe respuesta desde batch de finalización correcta de un proceso. |
| Previo a emisión finalizado correctamente | Se recibe respuesta desde batch de finalización correcta de un proceso. |
| Previo a recepción finalizado correctamente | Se recibe respuesta desde batch de finalización correcta de un proceso. |
| Principio de sesión. Emisión local | Se ha enviado la primera ráfaga de la transmisión. |
| Rearranque de red de operador remoto | Se ha producido un rearranque de red solicitado por el operador remoto. |
| Recepción abortada | Se ha abortado la recepción de un fichero. |
| Recepción correcta y finalizada | Se ha realizado correctamente la recepción de un fichero. |
| Recibido mensaje con CRC invalida | Se ha recibido un mensaje del remoto en una sesión definida en perfiles con validación de CRC, siendo incorrecto su CRC. |
| Recibido mensaje incorrecto desde batch | Corregir tipo de petición A5P. |
| Recibido mensaje incorrecto en proceso emisor | Mensaje fuera de protocolo. |
| Recibido mensaje incorrecto en proceso receptor | Mensaje fuera de protocolo. |
| Remoto sin sesión / NRI de alta (perfiles) | El NRI de una llamada entrante no coincide con el de la sesión dada de alta en los perfiles. |
| SBP recibido en estado incorrecto | Mensaje fuera de protocolo. |
| SBR con descuadre de totales | Respuesta negativa a un sincronismo de totales por no coincidir los totales en el proceso receptor. |
| SCP recibido en estado incorrecto | Mensaje fuera de protocolo. |
| SEP recibido en estado incorrecto | Mensaje fuera de protocolo. |
| Se ha lanzado batch posterior a emisión | Se ha lanzado proceso batch según perfiles. |
| Se ha lanzado batch posterior a recepción | Se ha lanzado proceso batch según perfiles |
| Se ha lanzado batch previo a emisión | Se ha lanzado proceso batch según perfiles |
| Se ha lanzado batch previo a recepción | Se ha lanzado proceso batch según perfiles. |
| Se ha llamado antes | Se ha recibido una petición de conexión cuando ya se procesaba una anterior a la misma sesión. |
| Se realiza la llamada | Se intenta conectar con el sistema editran remoto. |
| Se solicita cambio de clave local | El extremo local ha solicitado un cambio de clave en la fase de establecimiento de una asociación entre aplicaciones. |
| Se solicita cambio de clave remota | El extremo remoto ha solicitado un cambio de clave en la fase de establecimiento de una asociación entre aplicaciones. |
| Sesión rechazada por perfiles (Ascii/Ebcdic) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Calculo CRC) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Calidad servicio) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Compresión) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Control totales) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Criptografía) | Corregir el parámetro en el perfil de perfiles (Criptografía) la sesión. |
| Sesión rechazada por perfiles (Longitud registro) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Tipo aplicación) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Tipo conexión) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Versión) | Corregir el parámetro en el perfil de la sesión. |
| Tampón emisor remoto inaccesible | Se ha producido un error al acceder al fichero tampón de emisión remoto. |
| Tampón receptor remoto inaccesible | Se ha producido un error al acceder al fichero tampón de recepción remoto. |
| Todavía se está transmitiendo | Petición no procesada por encontrarse en transmisión. |
| Ya existe conexión | Se ha hecho una petición de conexión a una sesión que ya estaba conectada. |
| Ya se está recibiendo | Se recibe petición duplicada por parte del operador. |
| Ya se está transmitiendo | Se recibe petición duplicada por parte del operador. |
| Fichero receptor remoto incorrecto (lanza previo) | El remoto está preparando su tampón de recepción. |
| Fichero receptor remoto incorrecto (no existe previo) | El remoto no tiene preparado su tampón de recepción porque no tiene previo. |
| Fichero receptor remoto incorrecto (previo en posible ejecución) | El fichero remoto de recepción está posiblemente siendo preparado |
| Fichero receptor remoto incorrecto (núm. sesión) | El número de sesión del fichero receptor remoto no coincide con el local. |
| Fichero receptor remoto incorrecro (n. reg. totales) | El número de registros totales del fichero receptor remoto no coincide con el local. |
| Fichero emisor remoto incorrecto (lanza previo) | El remoto está preparando su tampón de emisión. |
| Fichero emisor remoto incorrecto (no existe previo) | El remoto no tiene preparado su tampón de emisión porque no tiene previo. |
| Fichero emisor remoto incorrecto (previo en posible ejecución) | El fichero remoto de emisión esta posiblemente siendo preparado. |
| Editran/G local deniega petición batch | Editran/G no ejecuta la petición solicitada. |
| Fichero tampón cargado | Editran/G notifica la carga del tampón de emisión. |
| Error. tampón emisor cifrado y perfil sin Criptografía | Perfil de IGA con criptografía y perfil de editran sin criptografía. |
| Error. tampón emisor cifrado y perfil con cambio clave | No se permite el cifrado de IGA y cambio de clave en editran. |
| Error. Clave tampón emisor y clave de emisión difieren | La clave utilizada por la IGA para Criptografíar el tampón no coincide con la clave actual de editran. |
| Error. Longitud tampón emisor y perfil diferentes | La longitud del tampón cargado por editran/G no coincide con la longitud actual de editran/P. |
| Error. tampón emisor comprimido y perfil con compresión | Se han comprimido los datos en editran/G y se solicita compresión en editran/P. |
| Error. Longitud tampón recepción y perfil diferentes | |
| Error. tampón emisor cifrado y perfil con compresión | Se han cifrado los datos en editran/G y perfil de editran/P con compresión. |
| RTC - Puerto en uso por otra conexión | Puerto serie está siendo utilizado por otra conexión de editran. |
| RTC - Puerto fuera de rango | El puerto especificado en el perfil no existe. |
| Adaptador de red no instalado o no operativo | El adaptador de red (módem, tarjeta X.25, etc.) no funciona. |
| RTC - El módem no responde | El módem no responde. |
| RTC - No se detecta portadora o se ha perdido | |
| Error al inicializar el adaptador de red | |
| RTC - No hay tono de marcación | |
| RTC - Remoto ocupado | La red identifica el ETD llamado como ocupado con otras comunicaciones y por lo tanto como imposibilitado para aceptar la llamada entrante. |
| RTC - No hay respuesta de remoto | |
| RTC - Respuesta del módem no reconocida | |
| RTC - Numero de RTC en blanco | |
| X.28 - Liberación por el ETD(P) | El equipo terminal distante ha liberado la comunicación. |
| X.28 - Error de procedimiento local | El DEP detecta un error de procedimiento causado por el ETD. |
| X.28 - Congestion de Red | Condición producida dentro de la red: Por congestión temporal. Por fallo temporal. |
| X.28 - Fuera de servicio | El número llamado está fuera de servicio. |
| X.28 - Error de procedimiento remoto | La red detecta en el extremo distante ETD/ETCD un error de procedimiento causado por el ETD. |
| X.28 - Numero ocupado | La red identifica el ETD llamado como ocupado con otras comunicaciones y por lo tanto como imposibilitado para aceptar la llamada entrante. |
| X.28 - Petición de facilidad invalida | Facilidad no válida pedida por el ETD llamante. |
| X.28 - Acceso prohibido | El equipo terminal llamante no está autorizado para obtener la comunicación con el ETD llamado. |
| X.28 - Inobtenible | La dirección del ETD llamado no está en el plan de numeración o no se ha asignado a ningún ETD. |
| X.28 - Liberación por el PAD | La comunicación ha sido liberada por el DEP local como respuesta a una invitación de liberación procedente del ETD distante. |
| X.28 - Numero sin cobro revertido | El equipo terminal llamado no está abonado a la aceptación de cobro revertido. |
| X.28 - IUR erróneo | El identificativo usuario de red es erróneo. |
| X.28 - Sin información adicional | Liberación con diagnostico 000 procedente de la red. |
| X.28 - Comando invalido | Liberación con diagnostico 016 procedente de la red. |
| X.28 - Comando no permitido | Liberación con diagnostico 032 procedente de la red. |
| X.28 - Vencimiento temporizador | Liberación con diagnostico 048 procedente de la red. |
| X.28 - Error al conectar con el PAD | |
| Sesión rechazada por perfiles (Confidencialidad) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Autenticación) | Corregir el parámetro en el perfil de la sesión. |
| Sesión rechazada por perfiles (Desconexión automática) | Corregir el parámetro en el perfil de la sesión. |
| Sesión interrumpida | Verificar el código interrupción |
| Certificado remoto aceptado | Se acepta el certificado remoto correctamente |
| TCP - Reset de la conexión | |
| TCP - Dirección destino requerida | Se debe especificar la dirección IP remota |
| TCP - Dirección no disponible | La dirección a la cual se llama no está disponible |
| TCP - Red inalcanzable | La dirección a la cual se llama no está disponible |
| TCP - Conexión rechazada | |
| TCP - Host caído | Verificar el estado del equipo remoto |
| TCP - No hay ruta para el host | |
| TCP - Host no encontrado | |
| TCP - Error irrecuperable | |
| Fichero receptor local incorrecto (n. reg. totales) | No coincide la cantidad de registros totales del extremo emisor con la cantidad del registro esperado recibir. |
| Fichero receptor local incorrecto (fecha creación) | No coincide la fecha del fichero receptor local, con la fecha de creación del extremo remoto. |
| Versión ignorada por control de fechas | |
| Agotado Timeout de asociación | |
| Recibido mensaje con cabecera desconocida | Mensaje de protocolo inválido. |
| Llamada remota rechazada (licencia red) | La sesión no tiene licencia para el tipo de llamada entrante. |
| SWIFT -- Petición GetFile realizada | Informativo. |
| SWIFT -- Petición GetFile recibida | Informativo. |
| SWIFT -- Petición PutFile realizada | Informativo. |
| SWIFT -- Petición PutFile recibida | Informativo. |
| SWIFT -- Petición aceptada | Informativo. |
| SWIFT -- Petición rechazada | Informativo. |
| SWIFT -- Estado incorrecto | Informativo. |
| Opción no disponible para sesiones SWIFT | Informativo. |
| No se lanza batch posterior a emisión. Datos en SWIFT | Informativo en funcionamiento |
| SWIFT. Tampón en estado incompatible | Informativo en funcionamiento |
| SWIFT. Mensaje con identificador desconocido | Informativo en funcionamiento |
| Respuesta SWIFT. | Informativo. |
| Recepción rechazada por perfiles | |
| Llamada remota rechazada (datos sesión) | Revisar que existe la sesión para el Id. recibido: local-remoto-aplicación. |
| Llamada procedente de PAD rechazada | Revisar el campo correspondiente de los parámetros X25 del perfil de la sesión. |
| Liberación por número máximo de sesiones (perfil) | Revisar el campo correspondiente en el perfil local. |
| Liberada sesión en curso | Informativo. |
| Versión editran remota diferente (admitida) | Revisar el campo del perfil de la sesión. |
| Liberación por Timeout de inactividad | |
| Agotado Timeout de confirmación de descarga remota | |
| Consulta de recepción remota | |
| Descarga remota en curso | |
**Notas:**
* ETD - Equipo terminal de datos.
* ETCD - Equipo conversor de señales (módem)
* I.U.R. - Identificativo usuario de red.
### Mensajes de liberación en Onesait Editran
Cuando en editran no se puede establecer la conexión o se produce un corte durante la transmisión, se generan mensajes de liberación que identifican mediante dos códigos (causa y diagnóstico) el motivo que las produjo.
Es difícil documentar todas las posibles causas y diagnósticos que editran/P puede recibir, ya que en muchos casos depende del protocolo de red utilizado y del suministrador del driver, por eso en esta documentación nos centraremos sólo en las liberaciones que están originadas por el propio protocolo editran.
También se incluyen en este capítulo las condiciones de reintento de conexión ya que se actúa en función de las liberaciones recibidas.
#### Causas y diagnósticos Onesait Editran
A continuación se especifican los códigos de causa y diagnóstico de liberación o rechazo de llamada dados por editran.
Causa = x'00'.
Diagnostico = x'XX'. Donde "XX" vale lo siguiente:
| | |
| -- | ------------------------------------------------------------------------------------------------------------------------------------------------ |
| 03 | El número máximo de sesiones definido en Entorno Local (Número Máximo de Circuitos) ha llegado al límite y por tanto no existe canal disponible. |
| 04 | Se ha producido un cruce de llamadas en vuelo. Se libera la que tiene Código de Instalación Editran menor. |
| 05 | Se ha producido una liberación por existir ya un canal establecido para esa Sesión. |
| 08 | Liberación de Editran por parte del Operador. |
| 09 | Se ha producido un rearranque de red por el Operador. |
| 0B | Se libera circuito por error de Compactación‑Compresión. |
| 0C | Se rechaza una llamada entrante porque la hora de entrada es incorrecta según especificaciones de la Sesión (HORA INICIO y HORA FIN). |
| 0D | Se rechaza la llamada porque la Sesión no ha sido dada de Alta en Perfiles. |
| 0E | Se rechaza la llamada porque el Extremo Llamante definido en la Sesión no corresponde con el que realiza la llamada. |
| 0F | Liberación genérica de Editran (ficheros no preparados, arranque de automatismos, etc.). |
| | |
#### Condiciones de reintentos de conexión
El protocolo editran tiene un mecanismo de recuperación ante fallos temporales de la red basado en reintentar la conexión. Los únicos casos es los que no se intenta de nuevo es:
* Si el campo EXTREMO LLAMANTE es Remoto
* Si el código de liberación es Causa = 0 y Diagnóstico:
04
| | |
| -- | --------------------------------------------------------------------------------------------------------------------------------- |
| 04 | Se ha producido un cruce de llamadas. |
| 05 | Ya había conexión para esa Sesión. |
| 08 | Liberación por Operador. |
| 0F | Liberación genérica Editran. |
| 00 | Sin información adicional. Sólo se reintenta si se está estableciendo conexión, no en caídas durante la transmisión. |
| 04 | En todos los casos al reintentar la conexión se rotará al siguiente remoto siempre que en el perfil se hayan especificado varios. |
### Sistema de Criptografía de Onesait Editran
#### Introducción
La criptografía usada por EDITRAN proporciona la máxima seguridad al canal de comunicaciones y resuelve las necesidades de autenticación, confidencialidad y no repudio. El usuario será quien decida el modo en el que quiere transmitir.
Los servicios aportados se indican a continuación.
* **Confidencialidad de la información**
Para que permanezca secreta la información durante el proceso de transmisión, en el extremo emisor se cifra la información con una clave de cifrado que sólo el receptor final puede 'interpretar' y con ella descifra la información recibida.
Para efectuar el cifrado/descifrado de la información se utilizan algoritmos de clave simétrica el algoritmo de claves simétricas DES y AES (recomendado). Esta clave es diferente en cada transmisión y se intercambia cifrada con otra clave de nivel superior.
* **Integridad de la información**
Para que se reciba la realmente enviada, evitando manipulaciones o alteraciones durante la transmisión.
Para ello, se genera en el extremo emisor un código de detección de error de la información, también denominado como hash, código resumen o huella digital, el cual es verificado por el extremo destinatario final cuando lo recibe. Los algoritmos utilizados son el SHA1 y SHA256.
* **Autenticidad del par remitente / destinatario final**
Para garantizar que sean realmente quienes dicen ser y no remitentes y /o destinatarios fraudulentos, existe la posibilidad de utilización de técnicas de autenticación de extremos mediante algoritmos RSA. Opcionalmente Editran implementa un mecanismo de autenticación basado en cifrado DES, aunque no se recomienda por ser menos seguro.
* **No repudio**
Para que ninguna de las partes pueda negar haber enviado o recibido la información intercambiada.
Para ello se validarán en el procedimiento de autenticación de Editran, mediante claves RSA, previo al intercambio de datos, las firmas presentadas por los dos extremos.
A manera de resumen se describen las distintas posibilidades de manejo de la criptografía dentro de Editran.
* **V2.2 ó intercambio automático de claves**
Esta modalidad no requiere un intercambio previo de claves. Se parte de una común que, para mayor seguridad, se modifica de manera automática a voluntad de los extremos.
Tanto el algoritmo de autenticación como el de confidencialidad son DES.
* **V3.0 ó intercambio externo de claves**
En todos los casos el algoritmo de confidencialidad es DES (simple, doble, triple).
El algoritmo de autenticación puede ser DES o RSA (claves de 1024 bits).
Las claves auxiliares DES y las claves públicas RSA utilizadas en la autenticación de extremos deben haber sido intercambiadas previamente a la transmisión. En el caso de RSA se proporciona el módulo Editran/GC que facilita ese procedimiento.
* **V4.0 (recomendada)**
Amplia la funcionalidad del modo 3.0 proporcionando algoritmos más seguros.
El único algoritmo de autenticación permitido es RSA con claves de 2048 o 4096.
Se mantiene como algoritmo de confidencialidad DES (simple, doble, triple), aunque se recomienda utilizar AES (128, 192 0 256).
#### Tipos de claves DES
* **HMK - Host Master Key**
> Su función es cifrar las claves de la entidad usuaria local y reside de forma enmascarada en el fichero **ckds.des**.
* **AK - Auxiliary Key**
> Su función es cifrar la clave maestra de editran.
>
> Se genera aleatoriamente y se incorpora al fichero **ckds.des** bajo una etiqueta.
* **TKE, TKR - Claves de Transporte de Emisión y Recepción**
> Su función es cifrar los datos de aplicaciones usuarias de editran que se envían al remoto.
>
> Se almacenan cifradas en el fichero de perfiles.
#### Errores de Criptografía
Cualquier error de criptografía generará una información para el operador local y una desconexión.
Los errores que se pueden producir son:
**Errores de Criptografía v2.2.**
| | |
| -------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| **ERR1** | El extremo que solicita una Petición de Conexión no ha podido hacer el Recifrado de las Claves de su fichero. |
| **ERR2** | El extremo que solicita autentificar su clave TKE no ha podidocifrar el Código de Autenticación, aunque sí hizo el recifrado. |
| **ERR3** | El extremo que solicita una Petición de Conexión con Cambio de Clave no ha podido generar una clave de emisión TKE‑nueva. |
| **ERR4** | El extremo que recibe la Indicación de Notificación del Remoto tuvo un error al hacer Recifrado de la clave TKR de su fichero. |
| **ERR5** | El extremo que recibe la Indicación de Notificación no ha podido descifrar el Código de Autenticación que le envía el Remoto, aunque sí hizo el Recifrado. |
| **ERR6** | El extremo que recibe una Indicación de Notificación con Cambio de Clave, tuvo un error al hacer el Recifrado de la nueva clave de Recepción que viene del remoto (TKR‑nueva). |
| **ERR7** | El extremo que va a enviar un dato de usuario o Mensaje de Operador, ha tenido un error en el cifrado "on-line". |
| **ERR8** | El extremo que recibe un dato de usuario o Mensaje de Operador del Remoto ha tenido un error en el descifrado "on-line". |
| **ERR9** | El extremo que recibe una Notificación del Remoto (con o sin Cambio de Clave) ha descifrado el Código de Autenticación, pero es incorrecto (a pesar de guardar la clave antigua de recepción). Posiblemente algún extremo dio de Baja y Alta la Sesión editran de Perfiles. Es el error más grave. Sólo se sale de esta situación dando de Baja y Alta la Sesión en Perfiles en ambos extremos. |
| | |
**Errores de Criptografía v3.0 y v4.0**
| | |
| -------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| **ERR1** | Se produjo un error al obtener la clave local, bien porque no se suministró en Perfiles o bien por un error en la Interfaz de Claves Externa. |
| **ERR2** | Al intentar enviar una petición de asociación o una respuesta se produce un error al generar la incertidumbre o la firma. Si el algoritmo empleado es DES el error se encuentra en la clave local. Si es RSA el error es de la clave local cuando se genera firma, o de la clave remota cuando se genera incertidumbre. |
| **ERR3** | Error al intentar generar clave de la sesión. Si el algoritmo empleado es DES el error concierne a la clave local. Si es RSA la clave errónea es la remota. |
| **ERR4** | Se produjo un error al obtener la clave remota, bien porque no se suministró en Perfiles o bien porque se produjo un error en la Interfaz de Claves Externa. |
| **ERR5** | Al procesar una petición o una respuesta del remoto se produce error al intentar descifrar la incertidumbre o la firma. Si se utiliza algoritmo DES la clave errónea es la clave remota. Si se emplea RSA el error es de la clave remota al descifrar firma, o de la clave local al descifrar incertidumbre. |
| **ERR6** | Al procesar una petición o una respuesta del remoto se produce un error al descifrar la clave de sesión. Si el algoritmo es DES el error es de la clave remota. Si es RSA la clave en error es la local. |
| **ERR7** | El extremo que va a enviar un dato de usuario o Mensaje de Operador, ha tenido un error en el cifrado "on-line". |
| **ERR8** | El extremo que recibe un dato de usuario o Mensaje de Operador del Remoto ha tenido un error en el descifrado "on-line". |
| **ERR9** | Al procesar una petición o una respuesta se consigue descifrar la clave de la sesión y la firma, pero o bien no coincide la incertidumbre o bien no coincide la firma (este caso sólo en RSA). El error se produce porque las claves de intercambio no coinciden en ambos extremos. Si se utilizó una Interfaz de Claves Externa, el mensaje debe acompañar los 8 últimos bytes del label empleado.Si el algoritmo utilizado es DES la clave errónea es la clave local del extremo que genera el mensaje. Si es RSA la clave errónea es la clave local (si se produce error al validar la incertidumbre) o la remota (si se produce error al verificar la firma). |
| | |
---
# Agent Instructions
This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com.
## Querying This Documentation
If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question.
Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter:
```
GET https://docs.editran.onesait.com/documentacion-editran/open-v5.2.1/windows/plataforma.md?ask=&goal=
```
`ask` is the immediate question: it should be specific, self-contained, and written in natural language.
`goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal.
The response will contain a direct answer to the question and relevant excerpts and sources from the documentation.
Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
